Buhar Hatlarındaki Kondens Ceplerinde Yapılan Tasarım ve İmalat Hataları

• 16.11.2018
• 5727 Okunma

Buhar Hatlarındaki Kondens Ceplerinde Yapılan Tasarım ve İmalat Hataları başlıklı makalemizde, sektörde sıkça yapılan hatalı uygulamaları ve çözümlerini paylaşıyoruz.

Şekil-I’de görülen tasarım, sahada en sık tekrarlanan hatadır. Buhar kapanı çapında alınan branşman tıkanmalara ve yetersiz kondens tahliyesi sonucu koç darbesinin oluşumuna neden olur.

Şekil-I: Buhar kapanı çapında hatalı kondens branşmanı

Şekil-II’de görülen tasarım, sahada en sık tekrarlanan diğer bir hatadır. Buhar kapanı çapında alınan branşman tıkanmalara ve yetersiz kondens tahliyesi sonucu koç darbesinin oluşumuna neden olur. Hatalı branşman tasarımından dolayı çok güçlü koç darbeleri sonucu buhar hattı ciddi zarar görebilir.

Şekil-II: Buhar kapanı çapında hatalı diğer bir kondens branşman tasarımı

Şekil-III’de doğru bir tasarıma yakın imalata rağmen kondensin toplanmasını ve akışını engelleyen çıkıntı nedeniyle güçlü koç darbeleri kaçınılmaz hale gelir. Bu çıkıntı kondens cebine kondensin toplanmasına engel olur ve düzgün bir şekilde kondens tahliyesinin yapılmasını engeller.

Şekil-III: Buhar hattı içine çıkıntı nedeniyle hatalı kondens cebi tasarımı

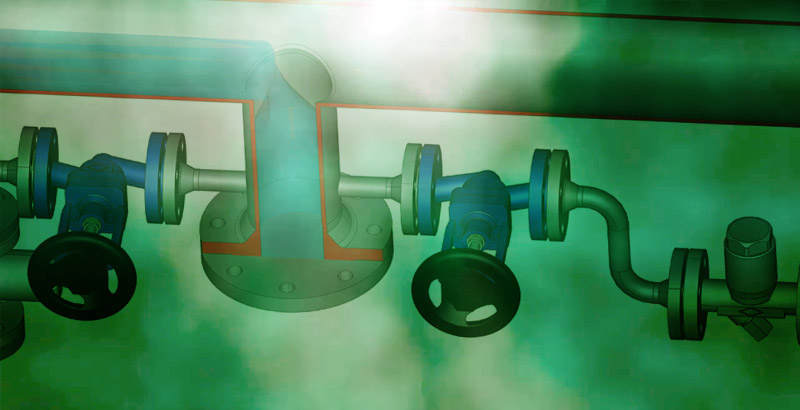

Şekil-IV ideal kondens cebi tasarımıdır. Bu tasarım kondensin cebe toplanmasına izin vererek buhar hattındaki kondensin uzaklaştırılmasını sağlar ve koç darbesi tehlikesi en aza indirir.



Bu makaledeki görseller

• Doğru uygulama (3D PDF)
• Yanlış uygulama I (3D PDF)
• Yanlış uygulama II (3D PDF)
• Yanlış uygulama   III (3D PDF)



Ersun GÜRKAN
Ayvaz, ARI-Armaturen Türkiye Ürün Müdürü
